Salut! En tant que fournisseur de chargeurs de batterie au lithium, on me demande souvent comment ces chargeurs fonctionnent réellement. Donc, dans cet article de blog, je vais briser le principe de travail d'un chargeur de batterie au lithium ion d'une manière facile à comprendre.
Tout d'abord, parlons un peu des batteries au lithium ion. Ils sont super populaires de nos jours, utilisés dans tout, des smartphones et des ordinateurs portables aux véhicules électriques. La raison de leur popularité est leur densité d'énergie élevée, leur longue durée de vie et leur faible taux de décharge. Mais pour que ces batteries se produisent au mieux, nous avons besoin d'un bon chargeur.
Composants de base d'un chargeur de batterie au lithium
Un chargeur de batterie au lithium ion typique se compose de plusieurs composants clés. Il y a la section d'entrée d'alimentation, qui est généralement connectée à une prise murale. Cette partie prend le courant alternatif (AC) de la sortie et le convertit en courant direct (DC). Pourquoi avons-nous besoin de DC? Eh bien, les batteries au lithium-ion ne peuvent être chargées que de courant DC.
Ensuite, le circuit de commande de charge. C'est comme le cerveau du chargeur. Il surveille la tension, le courant et la température de la batterie pendant le processus de charge. Sur la base de ces lectures, il ajuste les paramètres de charge pour assurer une charge sûre et efficace.
Il y a aussi un circuit de protection. Ceci est crucial car les batteries au lithium peuvent être assez sensibles. La surfacturation, la décharge ou la circuits courts peut provoquer de graves problèmes, comme une durée de vie de la batterie réduite ou même des risques de sécurité. Le circuit de protection intervient pour éviter ces problèmes.
Le processus de charge
Le processus de charge d'un chargeur de batterie au lithium passe généralement par quelques étapes distinctes.
1. Étape de charge préalable
Lorsque vous connectez pour la première fois une batterie au lithium épuisée au chargeur, il pourrait être dans un état où sa tension est très faible. Dans ce cas, le chargeur commence par une étape de pré-charge. Le chargeur applique un petit courant constant à la batterie. C'est comme donner à la batterie un sillage doux - appel. Il aide à ramener la tension de la batterie à un niveau où le processus de charge principal peut commencer en toute sécurité.
2. Étape de charge constante - Current (CC)
Une fois que la tension de la batterie atteint un certain seuil, le chargeur passe à l'étape de chargement de courant constant. Au cours de cette étape, le chargeur fournit un courant stable à la batterie. Le courant est généralement défini en fonction de la capacité de la batterie. Par exemple, si vous avez une batterie de 1000mAh, le chargeur peut fournir un courant d'environ 500 mA au cours de cette étape.
Alors que la batterie charge avec ce courant constant, sa tension commence à augmenter. Le chargeur maintient le courant constant jusqu'à ce que la tension de la batterie atteigne sa tension nominale maximale. C'est un point important car une fois que la batterie atteint cette tension, nous devons modifier la stratégie de charge.
3. Étape de chargement de tension constante (CV)
Lorsque la tension de la batterie atteint sa tension nominale maximale, le chargeur passe à l'étape de chargement de tension constante. Maintenant, au lieu d'un courant constant, le chargeur maintient une tension constante sur les bornes de la batterie. Alors que la batterie continue de se charger à cette tension constante, le courant de charge diminue progressivement. En effet, à mesure que la batterie devient de plus en plus pleine, il devient de plus en plus difficile d'y pousser plus de charge.
Le chargeur maintient la tension constante jusqu'à ce que le courant de charge baisse en dessous d'une certaine valeur. Lorsque cela se produit, la batterie est considérée comme complètement chargée et le chargeur arrête le processus de charge.
4. Charge à rotation (facultatif)
Certains Chargers ont également une étape de chargement. Il s'agit d'un processus de charge très faible - actuel qui démarre une fois la charge principale terminée. Il aide à compléter la batterie et à le maintenir complètement chargé au fil du temps. Cependant, tous les chargeurs n'ont pas cette fonctionnalité, et il est important de ne pas en faire trop, car la charge - rotation - peut également être mauvaise pour la batterie.
Différents types de chargeurs de batterie au lithium
Il existe différents types de chargeurs de batterie au lithium sur le marché, chacun conçu pour des applications spécifiques.
Par exemple, si vous recherchez un chargeur pour un pack de batteries au lithium, vous pouvez consulter notreChargeur de batterie au lithium. Ces chargeurs sont conçus pour gérer plusieurs cellules ioniques de lithium connectées en série ou parallèles. Ils doivent être en mesure d'équilibrer la charge sur toutes les cellules pour s'assurer que chaque cellule est chargée uniformément.
Si vous avez une batterie au lithium 42V, alors notreChargeur de batterie au lithium 42Vest la voie à suivre. Il est spécifiquement conçu pour charger des batteries au lithium 42 V, qui sont couramment utilisées dans certains vélos électriques et outils électriques.

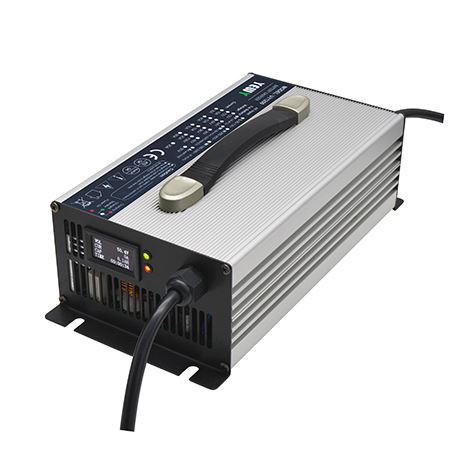

Et pour ceux d'entre vous avec une batterie au lithium de 29,4 V, nous proposons leChargeur de batterie au lithium 29.4 V. Ce chargeur est adapté aux exigences de tension des batteries de 29,4 V au lithium, assurant un ajustement parfait pour vos besoins de charge.
Considérations de température
La température joue un grand rôle dans le processus de charge des batteries au lithium. Les batteries à ions lithium fonctionnent mieux dans une certaine plage de température, généralement entre 0 ° C et 45 ° C.
Si la batterie devient trop chaude pendant la charge, elle peut entraîner l'augmentation de la résistance interne de la batterie. Cela signifie que plus d'énergie est gaspillée comme chaleur et que l'efficacité de charge baisse. Dans les cas extrêmes, des températures élevées peuvent également endommager la structure chimique de la batterie, conduisant à une durée de vie de la batterie réduite.
D'un autre côté, si la température est trop basse, les performances de la batterie peuvent également être affectées. Les réactions chimiques à l'intérieur de la batterie ralentissent et la batterie peut ne pas accepter une charge complète.
C'est pourquoi le circuit de commande du chargeur surveille également la température de la batterie. Si la température sort de la plage de sécurité, le chargeur peut réduire le courant de charge ou même arrêter complètement le processus de charge jusqu'à ce que la température revienne à un niveau sûr.
Conclusion
Donc, là, vous l'avez, le principe de travail d'un chargeur de batterie au lithium. C'est un processus complexe mais fascinant qui implique plusieurs composants et étapes pour assurer une charge sûre et efficace pour vos batteries au lithium.
En tant que fournisseur de chargeurs de batterie au lithium, nous nous engageons à fournir des chargeurs de haute qualité qui suivent ces principes. Nos chargeurs sont conçus avec les dernières technologies pour offrir des performances et une protection fiables à vos batteries.
Si vous êtes sur le marché pour un chargeur de batterie au lithium ion, que ce soit unChargeur de batterie au lithium, unChargeur de batterie au lithium 42V, ou unChargeur de batterie au lithium 29.4 V, nous serions ravis de vous parler. N'hésitez pas à nous contacter pour discuter de vos besoins spécifiques et commencer une négociation des achats.
Références
- Linden, D. et Reddy, TB (2002). Manuel de batteries. McGraw - Hill.
- Wang, C. et Zhang, J. (2013). Batteries au lithium - Ion: science et technologies. Springer.
